Utiliser les tuiles vectorielles

PrécédentUtiliser l'API Découpage administratifSuivantGuide données du cadastre

Dernière mise à jour il y a 1 an

Cet article vous a-t-il été utile ?

Qu'est-ce que les tuiles vectorielles ?

Pour mieux comprendre ce que sont que les tuiles vectorielles et leurs usages, rendez-vous sur la documentation de l’IGN.

Pourquoi utiliser les tuiles vectorielles ?

Le service proposé par Etalab permet de :

  • mettre à disposition des tuiles avec un style pour avoir un fond de plan de tuiles vecteur. Ce style est publié en s’appuyant sur une version d’OpenMapTiles déployée par Etalab sur la France.

  • servir les tuiles des limites administratives ainsi que celles du cadastre.

Ce service s'appuie sur les données du .

OpenStreetMap (ou "OSM") est une carte du monde entier librement modifiable, faite par des gens comme vous. OpenStreetMap vous permet de voir, modifier et utiliser des données géographiques de n'importe quel endroit dans le monde.

Si vous identifiez des données manquantes sur la carte, vous pouvez contribuer sur et vous verrez les changements au plus tard une semaine après. En effet, les tuiles vecteur des fonds de plan sont mises à jour une fois par semaine.

Il faut aussi noter que vous devez obligatoirement quand vous utilisez les fonds de plan.

Qui utilise ce service ?

Ce service est utilisé par plusieurs produits d’Etalab ainsi que par d’autres acteurs institutionnels en raison de la légèreté des tuiles vectorielles et des styles associés en comparaison à ceux mis à disposition actuellement par l’IGN.

Quelles sont les limites de ce service ?

Bien que ce service réponde à de nombreux besoins, il présente certaines limites.

❌ Les cas où vous ne devriez pas utiliser OpenMapTiles :

  • Si vous avez un besoin qui vous parait correspondre à celui des tuiles vectorielles et styles associés de l’IGN (voir des exemples en fin de guide). Ces tuiles sont un peu plus lourdes mais elles sont par nature plus homogènes en terme de contenu car elles utilisent les données de l’IGN. Celles du projet OpenMapTiles étant basées sur OpenStreetMap, la complétude dépend des contributions à OpenStreetMap.

Rappels sur les tuiles vecteur

Les tuiles raster

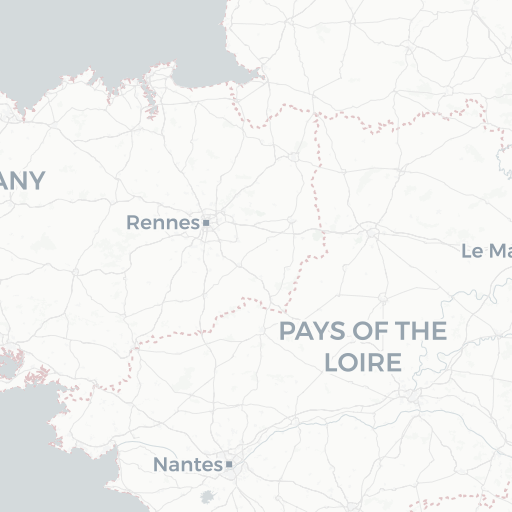

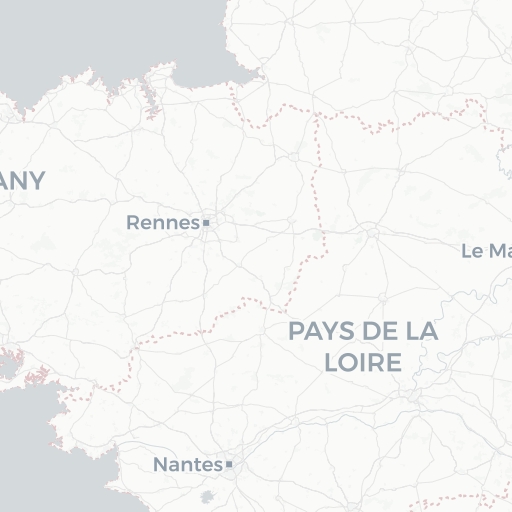

Historiquement, pour faire du webmapping, on renvoyait des tuiles images qui étaient des images de cartes découpées en 256px ou 512px (si écran haute définition).

Ce qu'on peut encore voir par exemple :

Le découpage des tuiles est normalisé en s'appuyant sur "une grille" qui change avec les échelles et dont les conventions sont reprises par tous.

Les « tuiles vectorielles »

Même si ces solutions raster sont toujours fonctionnelles, il existe des cas qui nécessitent d’avoir plus de souplesse pour pouvoir styler des fonds de plan en particulier ou bien pour afficher une couche « par-dessus » les autres. Ils peuvent être adressés avec les tuiles vectorielles.

On parle abusivement de tuiles vectorielles pour désigner généralement deux choses :

  • les tuiles vectorielles à proprement parler

  • les styles « Mapbox Vector Style »

Les tuiles vectorielles en elles-même

On peut les assimiler à des objects vectoriels, des points, des lignes, des polygones qui sont associés à des attributs par exemple un nom. On groupe ces objets par couche, généralement un objet métier, par exemple, les limites communales, les commerces, etc. On découpe ensuite ces vecteurs selon une emprise fixe qui reprend celle historiquement utilisées par les tuiles raster. On peut ainsi voir quelles couches contiennent une tuile.

Il existe plusieurs standards pour ces tuiles mais celui le plus adopté est celui de la société Mapbox : on parle de "Mapbox Vector Tiles" ou MVT.

Leur contenu est encapsulé dans un format binaire appelé Protocol Buffer, non spécifique à la cartographie, c'est pour cela que l'extension des tuiles est souvent .pbf même si cela était historiquement .mvt.

Quelques exemples pour inspecter :

Les styles

Ils permettent d'indiquer pour quelles couches, pour quelles caractéristiques comme la population et quels zooms il faut appliquer un style.

Ces styles peuvent être : l'épaisseur du trait, sa couleur pour le contour communal, etc.

C'est avant tout la combinaison des tuiles vectorielles et des styles qui a permis à ce standard de s'imposer.

Généralement, on consomme ces tuiles vectorielles via une bibliothèque cartographique JavaScript. Il faut également noter que selon les bibliothèques, il est possible de profiter de la combinaison des deux mais que certains ne permettent pas de gérer les styles mais simplement de consommer les tuiles vectorielles, les pbf mais en devant styler selon la syntaxe propre à la bibliothèque. Cela joue fortement sur les choix techniques à adopter selon votre besoin. Seuls Maplibre et OpenLayers via une bibliothèque intermédiaire sont à même de correctement utiliser les deux.

Comment utiliser les tuiles vectorielles d’Etalab ?

Les versions des tuiles pour les fonds de plan ont été mises à jour en mars 2022 et sont mises à jour une fois par semaine.

Consommer les styles

Nous abordons principalement l'usage avec MapLibre qui est capable de nativement gérer les tuiles et les styles associés.

Nous n'aborderons pas Mapbox GL JS, la bibliothèque JavaScript de Mapbox, car elle n'est maintenant plus OpenSource depuis la version 2.x et c'est MapLibre, une version forkée de la dernière version de Mapbox GL JS avant son passage en version non libre, qui a pris sa succession.

Voici quelques scénarios :

Avec le fond de plan et le cadastre

Avec uniquement le fond de plan

Avec les limites administratives et le cadastre seulement

Consommer les tuiles vectorielles seules

Héberger les tuiles du cadastre ou faire une extrait sur votre zone

wget https://cadastre.data.gouv.fr/data/etalab-cadastre/2021-07-01/mbtiles/france/cadastre.mbtiles
npm install -g @mapbox/tilelive @mapbox/mbtiles

tilelive-copy \
    --minzoom=0 --maxzoom=24 \
    --bounds="-1.6029,47.18438,-1.501276,47.244547" \
    cadastre.mbtiles cadastre-extract-for-nantes-city.mbtiles

npm i -g ThomasG77/mbview#no-api-key
mbview cadastre-extract-for-nantes-city.mbtiles

L'alternative des tuiles vecteur de l'IGN

Selon vos besoins, vous pouvez choisir d'utiliser l'API de tuiles vectorielles de l'IGN plutôt que celles que nous mettons à disposition.

Voici deux exemples :

Ces tuiles ont une structure standardisée par un schéma ainsi que des styles par défaut associés à cette structure .

Si votre besoin nécessite des tuiles dont les informations ne sont pas dans les couches OpenMapTiles, un grand nombre d’acteurs commerciaux proposent de consommer des tuiles vectorielles en créant un compte, sans coût : .

Si vous avez besoin d’une qualité de service garantie, là encore, adressez-vous à ces mêmes acteurs commerciaux ou autohébergez-vous. Dans ce cas, pour des outils pour gérer vos propres tuiles vecteur en autohébergé, allez sur : .

Tuiles 256px
Tuiles 512px

Les tuiles du cadastre :

Le fond OpenMapTiles :

Vous pouvez aussi aller sur puis dans le bloc "DATA", choisir une couche et faire "Inspect".

Ici, nous avons choisi de nous concentrer sur la consommation des tuiles. Il existe de nombreux outils pour les générer. Nous vous renvoyons à nouveau à déjà mentionné.

Ils s'appuient sur le standard qui indique quelles sont les ressources "tuiles" (l'URL) à consommer puis quelles couches de cette ressource doivent être utilisées puis comment les styles doivent être appliqués.

On peut par exemple aller sur puis dans le menu supérieur, cliquer sur "Open". Dans la popup qui apparaît, dans la section "Load from URL", coller l'URL https://openmaptiles.geo.data.gouv.fr/styles/osm-bright/style.json puis sur le bouton "Open URL" pour voir le style utilisé par défaut sur les tuiles vectorielles.

Pour avoir un aperçu, vous pouvez vous rendre sur : .

Maplibre :

OpenLayers :

Leaflet :

Pour un aperçu, ouvrir :

Si vous souhaitez héberger vous-même, nous vous recommandons de passer par combiné avec NGinx.

Ici, nous avons utilisé le plan "Standard" dont l'URL est . Vous verrez qu'il est possible de choisir d'autres styles et même d'avoir des tuiles vectorielles pour d'autres éléments que les fonds de plan. Pour cela, consultez la documentation officielle côté IGN, . Les styles disponibles sont listés sur

Attention, il reste des scories de référence aux anciennes URLs dans la documentation officielle. Dès que vous voyez mentionné une référence à https://wxs.ign.fr, il faut penser qu'il faut chercher l'équivalent depuis la liste Ressources de services web Géoplateforme depuis

https://openmaptiles.org/schema/
https://openmaptiles.org/styles/
https://switch2osm.org/providers/#tile-hosting
https://github.com/mapbox/awesome-vector-tiles#servers
https://stevage.github.io/vector-inspector/#?url=https://openmaptiles.geo.data.gouv.fr/data/cadastre/15/16241/11497.pbf&loc=13.71/47.21687/-1.55235
https://stevage.github.io/vector-inspector/#?url=https://openmaptiles.geo.data.gouv.fr/data/cadastre/15/16241/11497.pbf&loc=13.71/47.21687/-1.55235
https://openmaptiles.geo.data.gouv.fr
https://github.com/mapbox/awesome-vector-tiles#servers
"Mapbox/Maplibre GL JS Style Specification"
https://maputnik.github.io/editor/#3.71/45.57/3.43
https://openmaptiles.geo.data.gouv.fr
Avec MapLibre
Exemples pour MapLibre et OpenLayers
MapLibre
https://raw.githack.com/webgeodatavore/openmaptiles-geo-data-gouv-fr/master/maplibre-gl-js/maplibre-gl-js-openmaptiles-with-overlay.html
https://raw.githack.com/webgeodatavore/openmaptiles-geo-data-gouv-fr/master/openlayers/openlayers-openmaptiles-with-overlay.html
https://raw.githack.com/webgeodatavore/openmaptiles-geo-data-gouv-fr/master/leaflet/leaflet-openmaptiles-with-overlay.html
http://localhost:3000/#16.17/47.215211/-1.567287
TileServer-Gl Light
avec OpenLayers
avec Maplibre
https://data.geopf.fr/annexes/ressources/vectorTiles/styles/PLAN.IGN/standard.json
https://geoservices.ign.fr/documentation/services/api-et-services-ogc/vecteur-tuile-tmswmts
https://geoservices.ign.fr/documentation/services/api-et-services-ogc/tuiles-vectorielles-tmswmts/styles
https://geoservices.ign.fr/documentation/services
projet OpenStreetMap
https://openstreetmap.org
créditer OpenStreetMap et ses contributeurs
Page d'accueil d'OpenMapTiles
openmaptiles.geo.data.gouv.fr
